舵机 & 风力发电机
测角仪
测角仪安装到被测设备上，可以测量设备的角加速度、角速度、和旋转角度。测角仪可以安装在设备的旋转面的任意位置，不需要安装到轴上。一般用于不能安装光电编码器或霍尔编码器的场合。我们是生产厂家，可以提供定制服务。
微信扫一扫
徐工：18930469278
测角仪介绍
测角仪安装到被测设备上，可以测量设备的角加速度、角速度、和旋转角度。测角仪可以安装在设备的旋转面的任意位置，不需要安装到轴上。一般用于不能安装光电编码器或霍尔编码器的场合，如舵机、风力发电机叶片。根据精度要求的不同，测角仪内部的传感器可以选用光纤陀螺仪或MEMS陀螺仪。

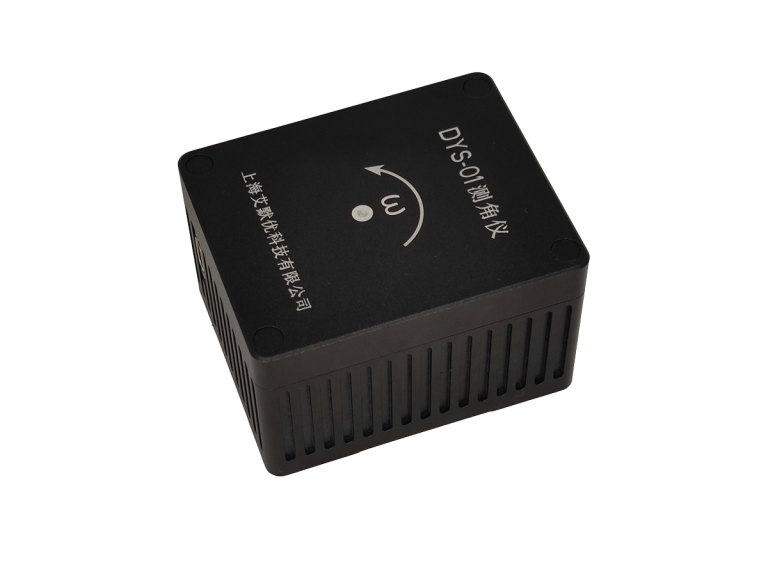

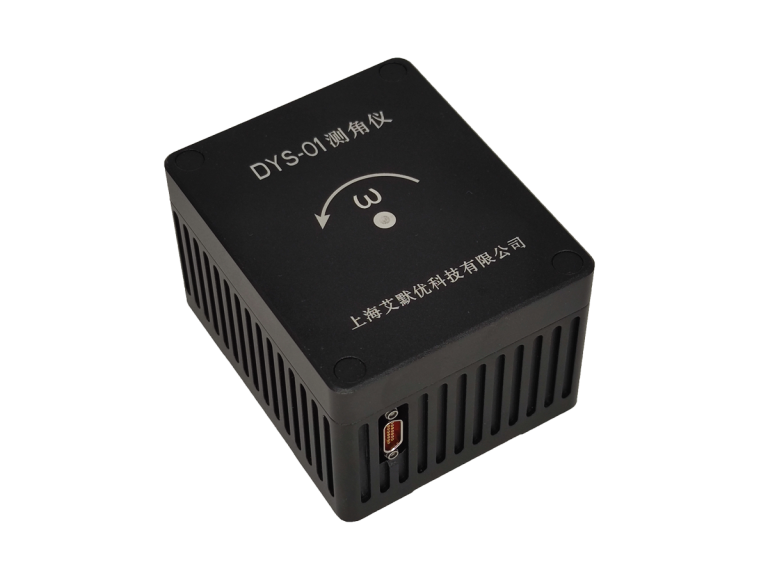

DYS-01测角仪说明书
- 电气要求
供电要求
- 1. 类型：直流；
- 2. 输入电压：5–9V；
- 3. 额定输入电压：5VDC；
- 4. 功耗：＜ 0W。
电气接口
采用15芯防水微矩形接插件设计，引脚定义如下表：
接线定义说明
引脚 | 名称 | 说明 |
9、10 | +5V | 输入电源正极 |
11、12 | GND | 输入电源地 |
5 | RS232_RX | 串口信号输入（RS232） |
6 | RS232_TX | 串口信号输出（RS232） |
7 | RS232_GND | 串口信号地 |
- 输出数据协议
RS232字符输出格式
转角测量值（保留小数点后三位）回车换行
注：角度为正值不输出符号“＋”，角度为负值输出符号“－”。
- 技术指标
- 测角分辨率： 001°；
- 测角精度： ≤1°；
- 角速率范围： ±300°/s；
- 启动时间： < 5s；
- 接口形式： RS232，波特率115200（默认）；
- 采样频率: ≥500Hz（底层采样频率）；
- 输出频率： 1、2、5、10、20、50、100Hz或点播式；
- 工作温度： -40℃—70℃；
- 存储温度： -50℃—80℃；
- 抗振动： 10gRMS, 20—2000Hz；
- 防护等级： IP50;
- 重 量： 730g；
- 连接器： 15芯微矩形连接器
- 机壳材料： 铝合金

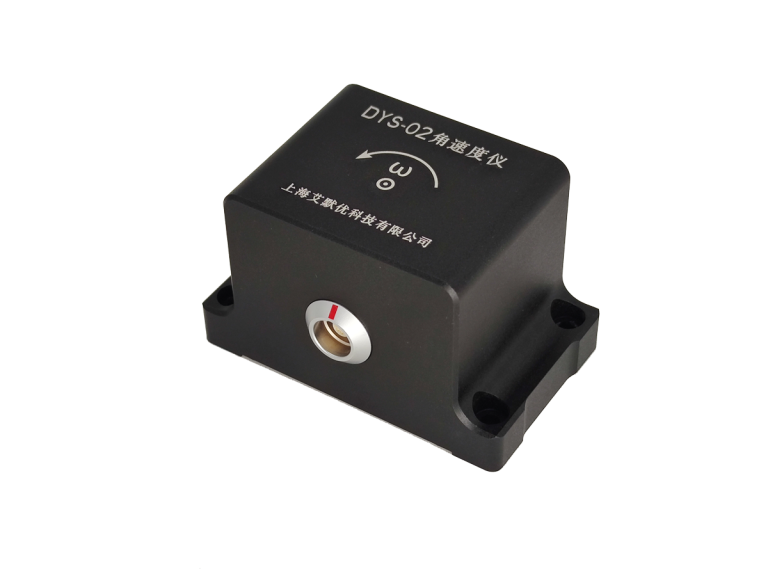

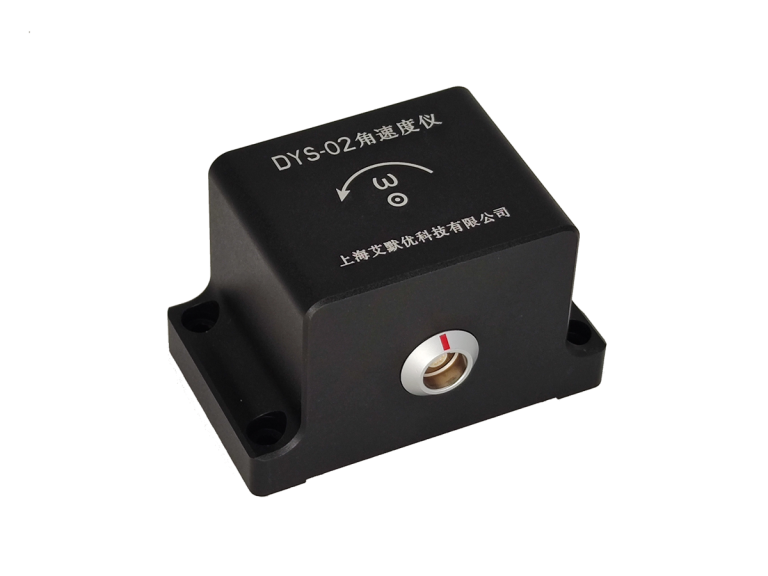

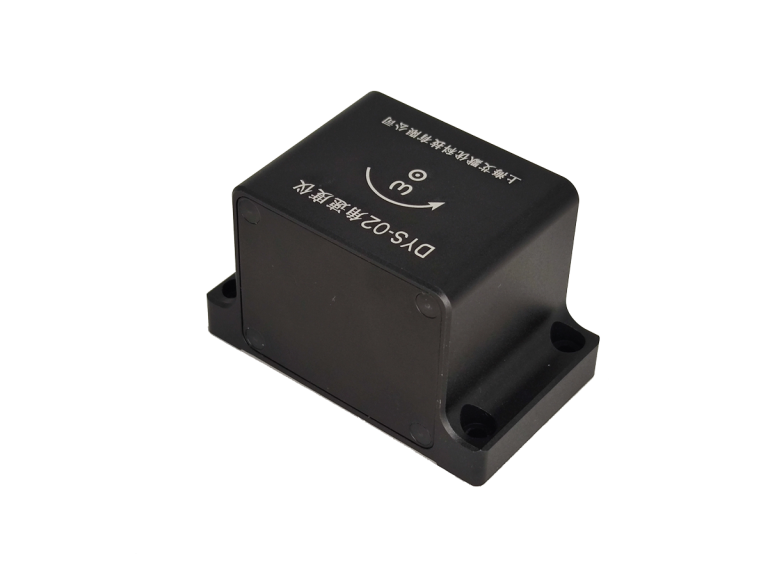

DYS-02角速度仪技术说明书
- 电气要求
供电要求
- 1. 类型：直流；
- 2. 输入电压：12V；
- 3. 额定输入电压：12±0.5VDC；
- 4. 功耗：＜ 0W。
电气接口
直接采用防水引线设计，接线定义如下表：
IP67接线定义说明
颜色 | 名称 | 说明 |
红色 | +12V | 输入电源正极 |
白色 | GND | 地 |
绿色 | TXD | 串口信号输出（RS232） |
黄色 | RXD | 串口信号输入（RS232） |
蓝色 | GND | 串口信号地 |
- 输出数据协议
RS232字符输出格式
@SER,转角速率（保留小数点后三位）回车换行
注：角度为正值不输出符号“＋”，角度为负值输出符号“－”。
- 技术指标
- 度速率分辨率： 02°/s；
- 角速率精度： ≤1°/s；
- 角速率范围： ±100°/s
- 带 宽： 50Hz
- 启动时间： < 5s
- 接口形式： RS232（可定制）；
- 采样频率: ≥200Hz
- 输出频率： 1、2、5、10、20、50、100、200Hz或问答式；
- 工作温度： -40℃—70℃；
- 存储温度： -50℃—80℃；
- 抗冲击： 500g,6ms；
- 防护等级： IP67;
- 重 量： 350g
- MTBF时间： 4500h
- 连接器： 九针航空插头
- 机壳材料： 镁铝合金（抗腐蚀）；

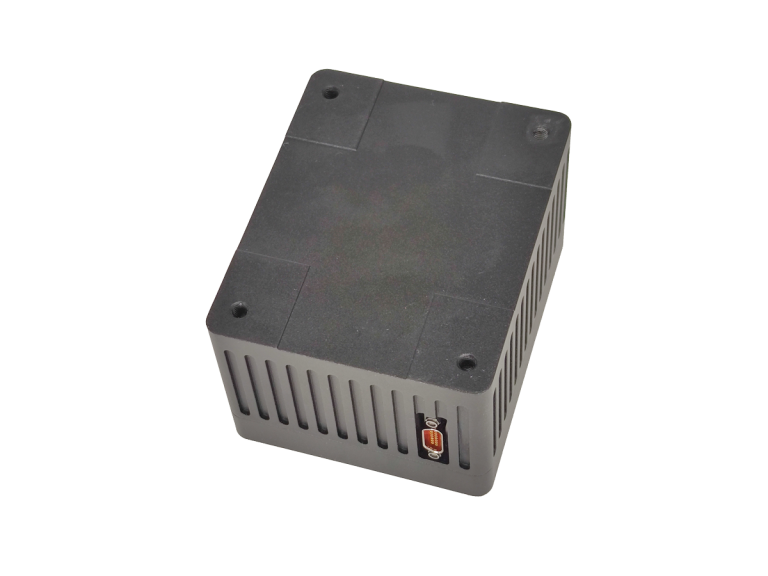

测角仪实物照片
